繼電器在開關電源的電源輸入端起到的作用
時間:2021-04-02 08:29:17 點擊次數:1378

在一些大功率開關電源設計電路內看到電源輸入端有一個繼電器,它有什么用呢?其實繼電器接在輸入端,是用來短接軟啟動熱敏電阻降低靜態功耗的。

對于有些電力設備來說,降低功耗特別關鍵,在NTC熱敏電阻上的功耗不能忽略不計。這時候可以在NTC熱敏電阻上并聯一個繼電器。

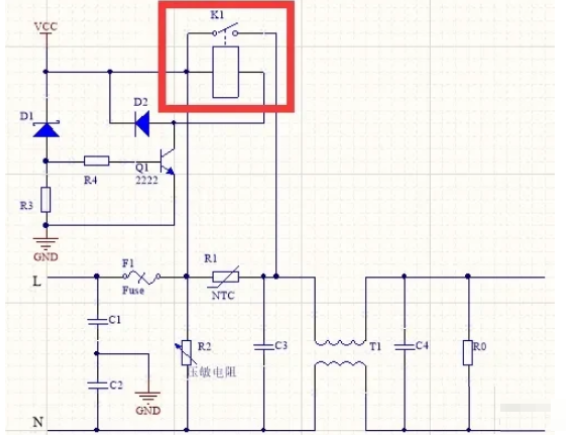

VCC是輔助源電路,比如5V12V

開關電源中初期階段繼電器是斷開的。當VCC逐漸達到自身電壓的時候,穩壓二極管D1導通,三極管Q1打開,繼電器K1閉合,相當于把限流NTC熱敏電阻R1短路。

開關電源開啟瞬間,會給整流橋后的大電解電容充電,此時會有很大的瞬間啟動電流;一般情況下,用NTC熱敏電阻在電路中抑制浪涌電流,而在電路正常工作時由于繼電器閉合把熱敏電阻短路,這樣既起到了抑制浪涌電流的作用,也降低了功耗,而且還能延長熱敏電阻的使用壽命。

綜上述就是開關電源需要在輸入端安裝繼電器的原因了
