開關電源的變壓器和普通變壓器的區別主要在于加入了開關管,在電路中除了起到一般變壓器的電壓改換功能,還兼具絕緣隔離與功率傳送功能一般用在開關電源等涉及高頻電路的場合。
開關電源的變壓器效果與分類
開關電源的變壓器和開關管一起構成一個自激(或他激)式的間歇振蕩器,從而把輸入直流電壓調制成一個高頻脈沖電壓。起到能量傳遞和轉換效果.在反激式電路中,當開關管導通時,變壓器把電能轉換成磁場能儲存起來,當開關管截止時則釋放出來。在正激式電路中,當開關管導通時,輸入電壓直接向負載供給并把能量儲存在儲能電感中。當開關管截止時,再由儲能電感進行續流向負載傳遞。分類開關電源的變壓器分單激式開關電源變壓器和雙激式開關電源變壓器,兩種開關電源變壓器的作業原理和結構并不是相同的。單激式開關電源的變壓器的輸入電壓是單極性脈沖,而其還分正反激電壓輸出;而雙激式開關電源變壓器的輸入電壓是雙極性脈沖,一般是雙極性脈沖電壓輸出。開關電源的變壓器特性參數
變壓器的電壓比
指變壓器的初級電壓與次級電壓的比值。
直流電阻:即銅阻.效率:即輸出功率/輸入功率*100[%]。
絕緣電阻:變壓器各繞組之間及對鐵心之間的絕緣才能。
抗電強度:變壓器在1秒或1分鐘之內能接受規則電壓的程度。

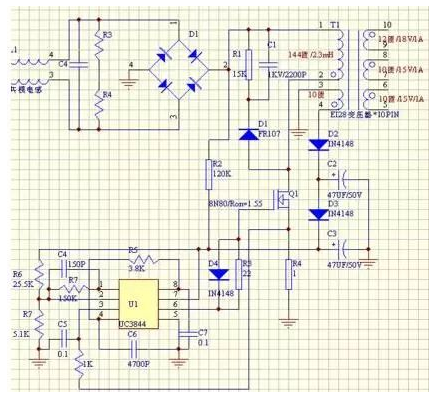

開關電源的變壓器原理
關于開關電源的變壓器作業原理與普通變壓器是不同的。一般變壓器輸入的交流電壓或電流的正、負半周波形都是對稱的,而且輸入電壓和電流波形一般都是接連的,在一個周期之內,輸入電壓和電流的平均值等于0,這是一般變壓器作業原理的基本特點;而開關變壓器一般都是作業于開關狀況,其輸入電壓或電流一般都不是接連的,而是斷續的,輸入電壓或電流在個周期之內的平均值大多數都不等于0,因而,開關變壓器也稱為脈沖變壓器,這是開關變壓器與一般變壓器在作業原理方面的最大差異。經過PWM(脈沖寬度調制)操控開關管,將整流后的直流電壓進行高頻開關導通,使得高頻電流流入開關電源的高頻變壓器原邊,從而是變壓器邊緣發生感應電流,經過整流后就可以得出需求的電壓或多路電壓。
開關電源的變壓器質量檢測方法
1、首先檢查變壓器的表面來是否有明顯的異常現象:如線圈引線是否開裂,脫焊,絕緣材料是否有燒焦痕跡,鐵心緊固螺桿是否有松動,硅鋼片有無銹蝕,繞組線圈是否有顯露等。
2、絕緣性測驗:用萬用表R&TImes;10k擋別離測量鐵心與初級,初級與各次級、鐵心與各次級、靜電屏蔽層與次級、次級各繞組間的電阻值,萬用表指針均應指在無窮大方位不動。不然,闡明變壓器絕緣功能不良。
3、線圈通斷的檢測:將萬用表置于R&TImes;1擋,測驗中,若某個繞組的電阻值為無窮大,則闡明此繞組有斷路性毛病。
4、判別初、次級線圈:開關電源的變壓器初級引腳和次級引腳一般都是別離從兩邊引出的,而且初級繞組多標有220V字樣,次級繞組則標出額定電壓值,如15V、24V、35V等。再根據這些符號進行識別。
5、空載電流的檢測:a、直接測量法將次級一切繞組悉數開路,把萬用表置于交流電流擋(500mA,串入初級繞組。當初級繞組的插頭插入220V交流市電時,萬用表所指示的便是空載電流值。此值不應大于變壓器滿載電流的10%~20%。一般常見電子設備開關電源的變壓器的正常空載電流應在100mA左右。如果超出太多,則闡明變壓器有短路性毛病。直接測量法在變壓器的初級繞組中串聯一個10/5W的電阻,次級仍悉數空載。把萬用表撥至交流電壓擋。加電后,用兩表筆測出電阻R兩端的電壓降U,然后用歐姆定律算出空載電流I空,即I空=U/R。
將開關電源的變壓器的初級接220V市電,用萬用表交流電壓接依次測出各繞組的空載電壓值(U21、U22、U23、U24)應符合要求值,答應差錯規模一般為:高壓繞組≤±10%,低壓繞組≤±5%,帶中心抽頭的兩組對稱繞組的電壓差應≤±2%。
6、檢測開關電源的變壓器的溫度規模:一般小功率開關電源的變壓器答應溫升為40℃~50℃,如果所用絕緣材料質量較好,答應溫升還可進步。
7、檢測判別各繞組的同名端:在運用開關電源的變壓器時,有時為了得到所需的次級電壓,可將兩個或多個次級繞組串聯起來運用。采用串聯法運用開關電源的變壓器時,參加串聯的各繞組的同名端有必要正確連接,不能搞錯。不然,變壓器不能正常作業。
8、開關電源的變壓器短路問題的歸納檢測判別:開關電源的變壓器產生短路問題后的主要癥狀是發熱嚴重和次級繞組輸出電壓異常。通常,線圈內部匝間短路點越多,短路電流就越大,而變壓器發熱就越嚴重。檢測判別開關電源的變壓器是否有短路問題的簡略方法是測量空載電流。
存在短路問題的變壓器,其空載電流值將遠大于滿載電流的10%。當短路嚴重時,變壓器在空載加電后幾十秒鐘之內便會迅速發熱,用手接觸鐵芯會有燙手的感覺。此刻不用測量空載電流便可斷定變壓器有短路點存在。
開關電源和變壓器在用途上有什么區別?
開關電源:開關電源能很安穩的把必定規模之內的電壓轉為很精確的低壓或高壓(例如110V-250輸入,輸出電壓能夠安穩的操控在需求的電壓正負不差0.5v)。
變壓器:變壓器的輸出電壓是會隨著輸入電壓的改化而改變的,即輸入電壓增高輸出電壓也增加,輸入電壓下降輸出電壓也下降。綜上所述可得出結論開關電源是先將交流電變成直流電,直流電經過功率開關管再變成更高頻率的交流電,經過高頻變壓器進行電壓轉換不但效率進步,而且頻率高了之后大大縮小了體積,也節省了銅鐵損耗。因為經過功率開關管操控所以在小電流時開關管導通的時間短,堅持輸出電壓即可。負載大時開關管不停地作業堅持輸出電壓。所以開關電源輸出電壓安穩,能夠作為LED顯示屏等高精度儀器挑選。
